EC Insulator Jiangxi Co., Ltd. on Hiinas üks usaldusväärsemaid automaatse vooluahela taaslülitite tootjaid ja tarnijaid. Rikkaliku kogemusega oleme pühendunud kvaliteetse kohandatud teenuse pakkumisele. Võite meie tehasest hulgi müüa Hiinas valmistatud esmaklassilist automaatset vooluahela tagasilülitit.

Toote ülevaade

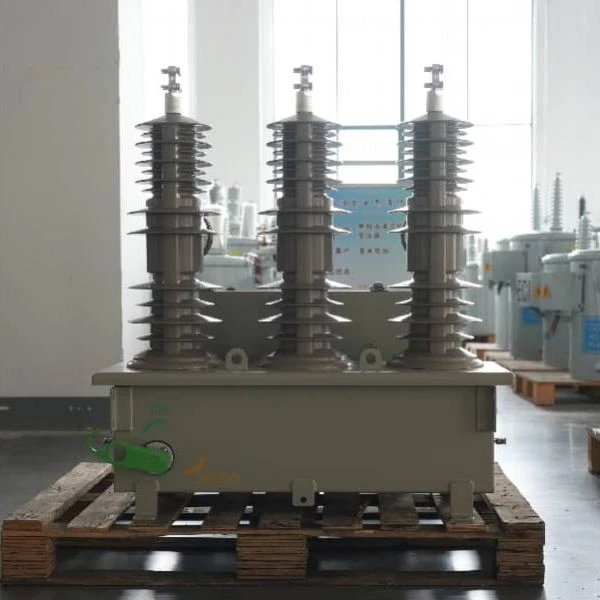

See automaatne vooluahela taassulgur on suunatud kuni 38 kV õhuliinidele, et toetada võrgu iseparanemise funktsioone. Kõiki kaitseotsuseid käsitletakse lokaalselt seadme sees, nii et saidid saavad normaalselt töötada ilma väliste käsusüsteemideta. Kui võrgus ilmnevad vead, annab vaakumikatkestus koos püsimagnetkäivitusega kiire reageerimise. Väljakuoperaatorid ei pea kohapeal viibima, samuti pole põhikaitseülesannete täitmiseks vaja aktiivset SCADA ühendust. See muudab selle seadme praktiliseks sobivaks kaugõhuliinide jaoks, kus sideressursse on raske kätte saada.

Põhifunktsioonid

Erinevalt tavalistest lülitusseadmetest võib see taassulgur kohapeal töötada täiesti sõltumatult. Hermeetiliselt suletud vaakumkatkestid kustutavad elektrikaared elektrivõrgu rikete ajal. Selle püsimagnetajam ei vaja regulaarset hooldust ja see säilitab stabiilse lülitusvõime ka pärast pikki töötunde. Kohaliku mikroprotsessori riistvara loeb võrgu tegelikke tingimusi ja kohandab kaitseseadeid, et need vastaksid muutuvale võrgu olekule. Sisemised potentsiaalsed trafod koguvad töövõimsust otse pingestatud juhtidelt. Paigaldamiseks ei ole vaja eraldi lisatoiteallikat korraldada.

Tehnilised andmed

Hinnangud	Tahke dielektrik
Hinnangud	15,5kV	27kV	38kV
Kohaldatav standard	IEC 62271-111/ANSI C37.60
Nimipinge (kV)	15.5	27	38
Nimivool (A)	800	800	800
Nimisagedus (Hz)	50/60
Nimetatud lühiajaline{0}}taluvusvool (kA)	16/3s
Nimivooluvool (kAp)	40/41.6
Nimivõimsuse sagedustaluvuspinge (kV)	50	60	70
Impulsi vastupidavuspinge (kV)	110	150	170
Mehaaniline vastupidavus (korda)	10,000
Keskmise katkestamine	Vaakum
Töömehhanism	Käsitsi või bi-stabiilne magnetajam
Puksi materjal	HCEP

Rakendus

Paljud kohapealsed saidid, mis nõuavad kiiret kohalikku tõrkereageerimist, võtavad selle tagasisulguri kasutusele. Tüüpilised paigaldised hõlmavad maapiirkondade elektrivõrke, kaugjaotusautomaatika sõlme ja suurte tehnosüsteemide liinide segmenteerimispunkte. Kui ilmneb rike, isoleeritakse vigased liinilõigud automaatselt, samal ajal kui toide jääb teistele mõjutamata lõikudele kättesaadavaks. See töötab hästi piiratud sideinfrastruktuuriga piirkondades, aga ka saitidel, kus on esmatähtis kiire rikete käsitlemine.

Ehitus/disain

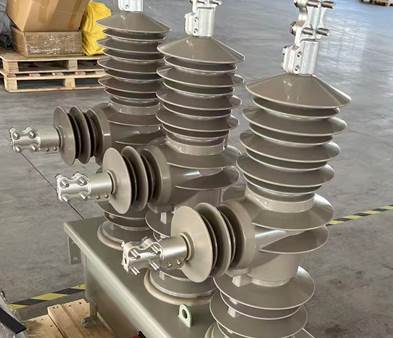

Seade on ehitatud otseseks välistingimustes masti otsa paigaldamiseks. Vaakumkatkestid, magnetajamid ja kogu juhtimisriistvara asuvad ühes kompaktses korpuses. Eraldiseisvate väliste juhtkilpide olemasolu ei nõuta. Paigaldamisel kasutatakse standardset vardakinnitustarvikut. Projektikohad võivad jätta vahele lisainvesteeringud spetsiaalsetesse juhtimishoonetesse ja muudesse tugirajatistesse.

Standardid ja testimine

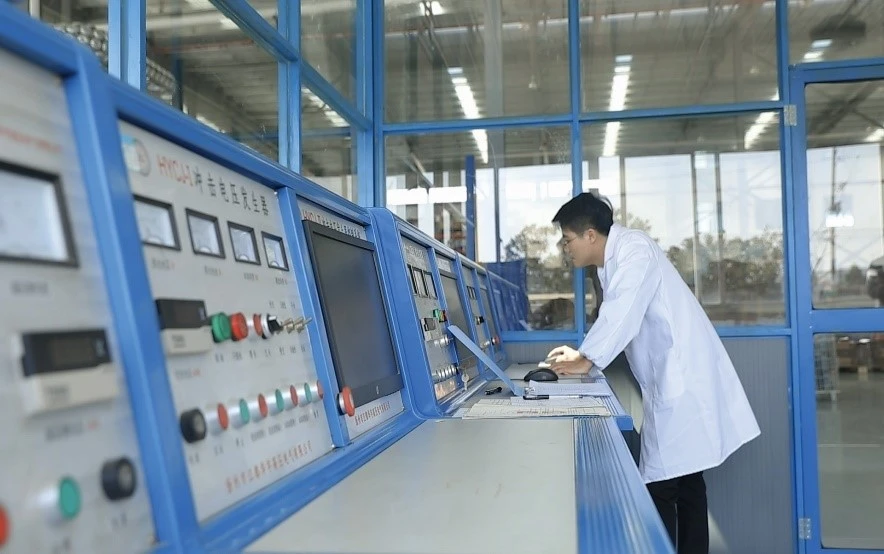

Käitame mitut valideerimistesti, et kontrollida{0}}reaalset toimivust erinevatel tööstsenaariumidel. Tüüpidestid hindavad dielektrilisi omadusi, lühise katkemise võimet ja toimivust pärast pikaajalist keskkonnas vananemist. Täiendavad testid keskenduvad kohaliku kaitse jõudlusele, hõlmates tõrketuvastuse täpsust, kaitsejärjestuse täitmist ja stabiilset automaatset taassulgemist ilma väliste juhtimissisenditeta. Iga seade vastab IEC 62271 111 ja ANSI C37.60 nõuetele ning voolu kogumise toimivuse kontrollimiseks viiakse läbi eraldi testid.

Pakkimine ja kohaletoimetamine

Löök ja staatiline laeng võivad transportimise ajal kahjustada tundlikku juhtelektroonikat ja mehaanilisi komponente, mistõttu tuleb transportimisel rakendada asjakohaseid kaitsemeetmeid. Iga seade läbib enne tarnimist täieliku tehasekalibreerimise, et hoida siseparameetrid stabiilsena. Pärast vardapealse paigaldamist on vaja ainult minimaalset tööd. Kohalikud tehnikud kontrollivad enne seadme kasutuselevõttu paigalduskvaliteeti ja viivad lõpule põhiparameetrite kontrolli. Tavalistes võrgu töötingimustes on kapitaalremont vajalik ainult iga 20–30 aasta järel. Rutiinne hooldus piirdub lihtsa visuaalse kontrolliga.

KKK

K: Mis toidab Auto Circuit Recloseri juhtimissüsteeme liinikatkestuste ajal?

V: Igal taassulguril on sisseehitatud voolu kogumise riistvara. Pingetrafod võtavad energiat pingestatud juhtidelt ja salvestavad voolu kohalikesse kondensaatoritesse. See salvestatud energia hoiab juhtimisfunktsioonid, sidefunktsioonid ja kaitseloogika töökorras isegi siis, kui põhivõrgu toide katkeb.

K: Kas Auto Circuit Reclosers saab integreerida taastuvenergia ahelatega?

V: Suunakaitsemoodulid toetavad integreerimist taastuvenergia infrastruktuuriga. Kahesuunaline vooluvoo jälgimine aitab saavutada õiget koordineerimist hajutatud tootmisega ja kaitsefunktsioonid jäävad tänapäevaste võrgupaigutuste jaoks usaldusväärseks.

K: Millised hooldusvälbad iseloomustavad automaatseid tagasilüliteid?

V: Püsimagneti käivitamine ja tugev isolatsioon pikendavad üldist hooldustsükleid. Suuremaid hooldustöid tuleb üldjuhul teha iga 20–30 aasta järel ja rutiinsed töökohad nõuavad vaid elementaarset visuaalset kontrolli.
