EC Insulator Jiangxi Co., Ltd. on Hiinas üks usaldusväärsemaid 750 kva kuivtüüpi trafode tootjaid ja tarnijaid. Rikkaliku kogemusega oleme pühendunud kvaliteetse kohandatud teenuse pakkumisele. Võite meie tehasest hulgi müüa Hiinas valmistatud esmaklassilist 750 kva kuivtüüpi trafot.

Toote tutvustus

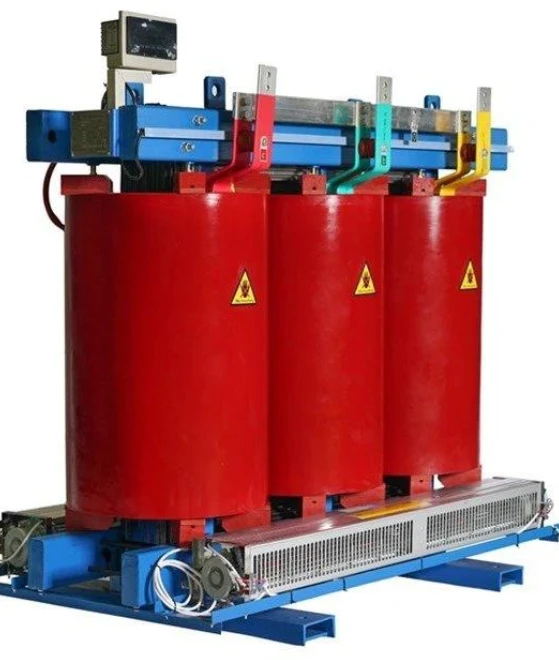

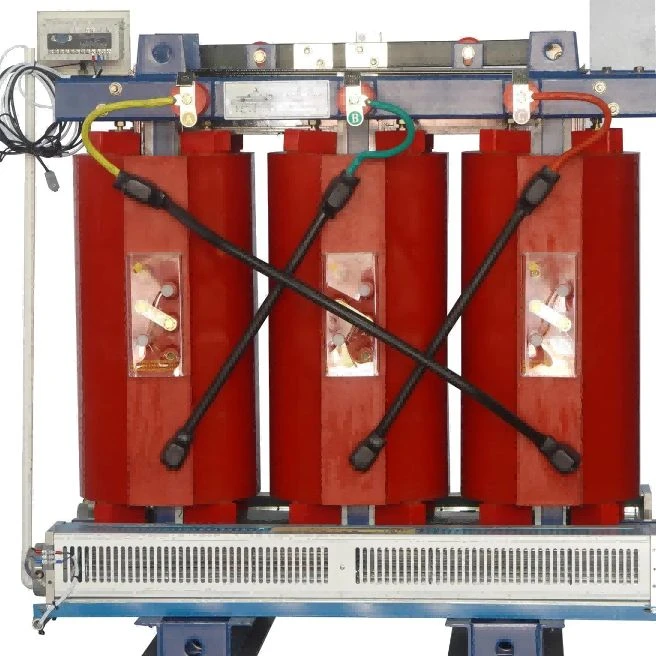

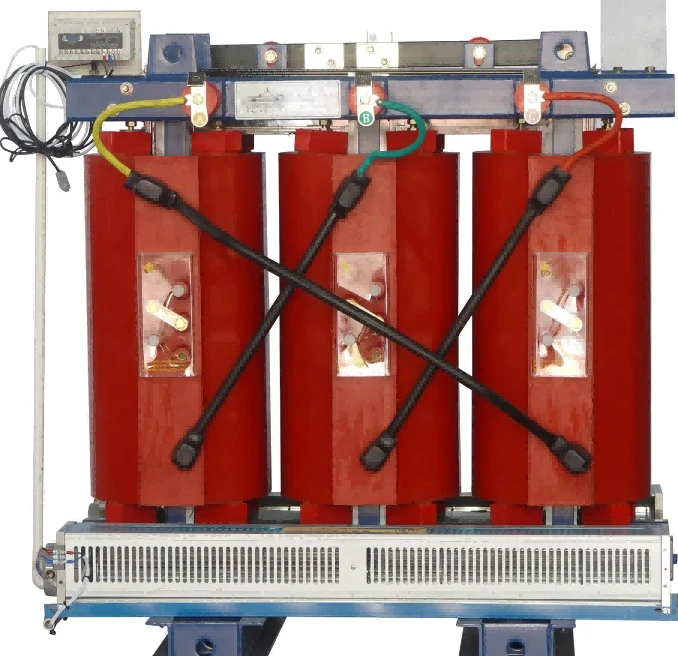

750 kVA kuivtüüpi trafo valitakse tavaliselt sisejaotussüsteemide jaoks, kus tööstus- ja kaubandusrajatiste jaoks on vaja keskmise -võimsusega toiteallikat. Tüüpilisteks rakendusteks on tootmisettevõtted, büroohooned, haiglad, andmekeskused ja muud spetsiaalsete elektriruumidega projektid.

Paljudes paigaldistes määrab trafo võimsuse rohkem kui praegune võimsusvajadus. Valiku etapis vaadatakse üle ka seadmete omadused, töögraafikud, tulevane koormuse laienemine ja saadaolev paigaldusruum.

Kasutades vedela isolatsiooni asemel epoksüvaigust valatud isolatsiooni, väldib see trafo õlilekkeprobleeme, mis on tavaliselt seotud õliga sukeldatud seadmetega. Tugev isolatsioonikonstruktsioon vähendab ka rutiinseid hooldustöid, mis on seotud õli kontrollimise ja asendamisega.

750kVA kuivtüüpi trafo puhul tuleb enne tootmist kinnitada elektrilised parameetrid, nagu pingesuhe, sagedus, impedantsi pinge ja ühendusgrupp. Need detailid mõjutavad otseselt mähise konstruktsiooni, temperatuuri jõudlust ja ühilduvust kliendi jaotusvõrguga.

Tehniline disain ja peamised omadused

Trafo jõudlus sõltub magnetahela, mähiste paigutuse ja isolatsioonisüsteemi koordineerimisest.

Südamiku koostamisel kasutatakse tera-orienteeritud{0}}räni teraslehti. Tootmise ajal kontrollitakse hoolikalt lõikamisprotsessi ja virnastamistingimusi, kuna südamiku kvaliteet mõjutab otseselt koormuseta-kadu, töötõhusust ja akustilist jõudlust.

Mähisektsioonis on hapnikuvabu{0}}vaskjuhte. Võrreldes tavaliste juhtmaterjalidega aitab stabiilse juhtivusega vask säilitada voolu edastust pideva koormuse tingimustes. Mähiskonstruktsioon on projekteeritud ka mehaanilist tugevust arvestades lühise -tingimustes.

Pärast pooli tootmist rakendatakse vaakum-epoksüvaigu valamise protsessi. Selle asemel, et lihtsalt mähispinda katta, tungib vaik läbi isolatsioonivahede ja moodustab pärast kõvenemist kompaktse tahke struktuuri. Selles etapis on oluline kontrollida vaakumrõhku, vaigu seisundit ja kõvenemistemperatuuri.

Rakenduste jaoks, mis nõuavad töötingimuste jälgimist, saab mähise faasidele paigaldada temperatuuriandurid PT100. Töötamise ajal kogutud temperatuuriandmed võivad aidata hoolduspersonalil tuvastada ebatavalisi temperatuurimuutusi varajases staadiumis.

Rakendused ja paigaldustingimused

Tootmisseadmetega tehased on selle võimsusvahemiku üks levinumaid rakendusvaldkondi. Selliste projektide puhul pööravad insenerid tavaliselt tähelepanu mootori käivitusvoolule, koormuse kõikumisele ja jõuelektroonika seadmete mõjule.

Ärihoonetel ja avalikel objektidel on sageli erinevad prioriteedid. Piiratud elektriruumi ruum, ventilatsioonikorraldus, müranõuded ja tulekaitsenõuded võivad mõjutada lõplikku paigaldusplaani.

Haiglad ja andmekeskused nõuavad stabiilset elektritööd, kuna paljud ühendatud süsteemid ei talu ootamatuid katkestusi. Seetõttu arvestatakse trafo valikut koos üldise toitejaotuse konstruktsiooniga.

Projekti planeerimisel ei tohiks tähelepanuta jätta keskkonnatingimusi. Temperatuur, niiskus, kõrgus merepinnast ja saastetase võivad mõjutada isolatsiooni koordineerimist ja jahutust, eriti rannikualadel või tööstuspiirkondades.

Tootmisprotsess ja kvaliteedikontroll

Tootmine algab sissetuleva materjali kontrollimisega. Räniteraslehed, vaskjuhtmed, epoksüvaigu segud ja isolatsioonimaterjalid kontrollitakse enne töökotta sisenemist.

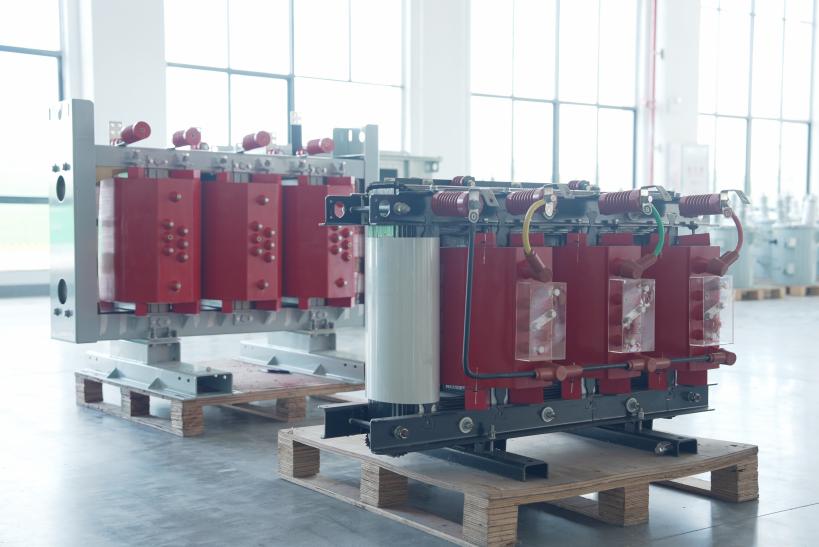

Pärast materjali kinnitamist jätkub tootmisprotsess südamiku kokkupanemise, mähiste tootmise, isolatsiooni töötlemise ja lõpliku kokkupanekuga. Igal etapil on oma juhtimisnõuded, kuna elektriline jõudlus sõltub mitme tootmisetapi täpsusest.

Vaakumvalu on kuivtüüpi trafode tootmise oluline osa. Protsessi ajal jälgivad tehnikud vaigu temperatuuri, vaakumitingimusi ja kõvenemisaega, et säilitada isolatsiooni ühtlus kogu mähisstruktuuri ulatuses.

Valmis trafod läbivad enne saatmist tehasekatsetuse. Standardsed kontrollielemendid hõlmavad isolatsioonitakistuse, mähise takistuse, pingesuhte, dielektrilise vastupidavuse ja temperatuuritõusu katseid.

Katsetulemused salvestatakse koos tootmisdokumentidega kvaliteedi jälgimiseks ja klientide ülevaatamiseks.

Tehnilised andmed

Üksus	Kirjeldus
Toote tüüp	Kuivtüüpi jaotustrafo
Nimivõimsus	750 kVA
Faas	Kolm faasi
Sagedus	50Hz / 60Hz
Primaarpinge	Kohandatud
Sekundaarne pinge	Kohandatud
Isolatsioonisüsteem	Epoksiidvaigu valatud isolatsioon
Jahutusmeetod	Looduslik õhkjahutus (AN)
Põhimaterjal	Teras-orienteeritud räniteras
Mähise materjal	Hapnikuvaba{0}}vask
Isolatsiooniklass	F / H klass
Temperatuuri jälgimine	PT100 andurid
Kohaldatav standard	IEC 60076

Täiendavaid elektrilisi parameetreid, sealhulgas impedantsi pinget, vektorirühma ja korpuse nõudeid, hinnatakse projekti tingimuste alusel.

Tootmise kontroll ja tehniline tugi

Kvaliteedijuhtimist viiakse läbi kogu tootmisprotsessi vältel, mitte ainult lõppkontrolli etapis.

Materjalikontroll, protsessi järelevalve ja elektriline testimine on kombineeritud, et säilitada järjepidevus erinevate trafoplokkide vahel. Erilist tähelepanu pööratakse isolatsiooni kvaliteedile, montaaži täpsusele ja katsetulemustele.

Rahvusvaheliste projektide puhul võivad kliendid enne paigaldamist või kinnitamist nõuda tehnilisi faile. EC ISULATOR saab inseneriülevaateks koostada spetsifikatsioonid, joonised, katseprotokollid ja muud seotud dokumendid.

Projektiaegne suhtlus keskendub peamiselt tehniliste üksikasjade kinnitamisele, vältides erinevusi esialgse projekteerimise teabe ja lõplikult tarnitud seadmete vahel.

Korduma kippuvad küsimused

Meie tehas plaanib lisada uusi seadmeid. Kuidas me saame teada, kas 750kVA sobib?

Sobiv võimsus sõltub pigem tegelikust elektrikoormusest kui hoone suurusest.
Näiteks võivad mootoritega tootmisseadmed tekitada suurema käivitusvoolu kui tavalised kontorikoormused. Enne trafo nimiväärtuse valimist tuleks kaaluda koormusomadusi, töötunde ja võimalikku edasist laienemist.

Kas trafot saab tarnida erinevatele pingesüsteemidele?

Jah. Võimalik on valmistada erinevaid pingekonfiguratsioone.
Tavaliselt annavad kliendid teavet kohaliku võrgu kohta, sealhulgas primaarpinge, sekundaarpinge, sageduse ja ühendusnõuete kohta. Insenerimeeskond vaatab need üksikasjad enne disaini lõplikku lõpetamist üle.

Millist teavet tuleks tsiteerimiseks esitada?

Projekti põhiteave sisaldab trafo võimsust, pingetaset, sagedust, faasinumbrit ja paigalduskohta.
Kui projekt hõlmab eritingimusi, nagu kõrge kõrgus, kõrge temperatuur või saastunud keskkond, on tehnilise hindamise jaoks abiks lisadetailid.

Milliseid teste tehakse enne sünnitust?

Iga trafot kontrollitakse enne saatmist.
Rutiinsed tehasekatsed hõlmavad isolatsioonitakistuse, mähise takistuse, pingesuhte ja dielektrilise vastupidavuse testimist. Katsearuanded saab esitada koos saatedokumentidega.
