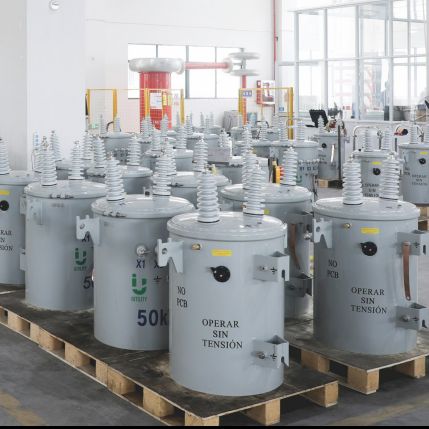

EC Insulator Jiangxi Co., Ltd. on Hiinas üks usaldusväärsemaid õlipõhiste trafode tootjaid ja tarnijaid. Rikkaliku kogemusega oleme pühendunud kvaliteetse kohandatud teenuse pakkumisele. Võite meie tehasest hulgi müüa Hiinas valmistatud esmaklassilist õlipõhist trafot.

Toote tutvustus

Õlipõhine trafo kasutab isolatsiooni- ja jahutusvahendina isolatsiooniõli, et teostada pinge muundamine elektromagnetilise induktsiooni kaudu.

See koosneb raudsüdamikust, mähistest, isoleerõlist ja paagist. Suurepärane soojuse hajumine võimaldab suuremat võimsust ja tugevamat ülekoormusvõimet. See seeria sisaldab tavalist õliga sukeldatud tüüpi ja hermeetiliselt suletud õliga täidetud trafot.

Tootel on küps tehnoloogia, madalad tootmiskulud ja stabiilne töö. Sobib elektrivõrgu ja tööstuslike jaotusprojektide jaoks.

Vastab asjakohastele IEC ja GB standarditele.

Toote üksikasjad/toote eelised

Täitevstandardid

See õlipõhine trafo on projekteeritud, toodetud ja testitud vastavalt alltoodud standarditele.
Rahvusvahelised standardid
IEC 60076 seeria (jõutrafod)
IEC 60296 (Mineraalsed isolatsiooniõlid elektriseadmetele)
Hiina riiklikud standardid
GB/T 1094 seeria
GB/T 6451

Märkus:

Õli-sukeldatud trafode mähisesüdamikud on suletud õliga täidetud õlipaaki. Need sobivad kasutamiseks välitingimustes, kuid õli võib põleda ja plahvatada. Need on reostuskindlad ja neid ei saa paigaldada hoonetesse. Nad peavad olema

elanikest rohkem kui 5 meetri kaugusel. Kui need on paigaldatud siseruumidesse, peavad need asuma eraldi elektriruumis ja keegi ei tohiks neist 5 meetri raadiuses elada.

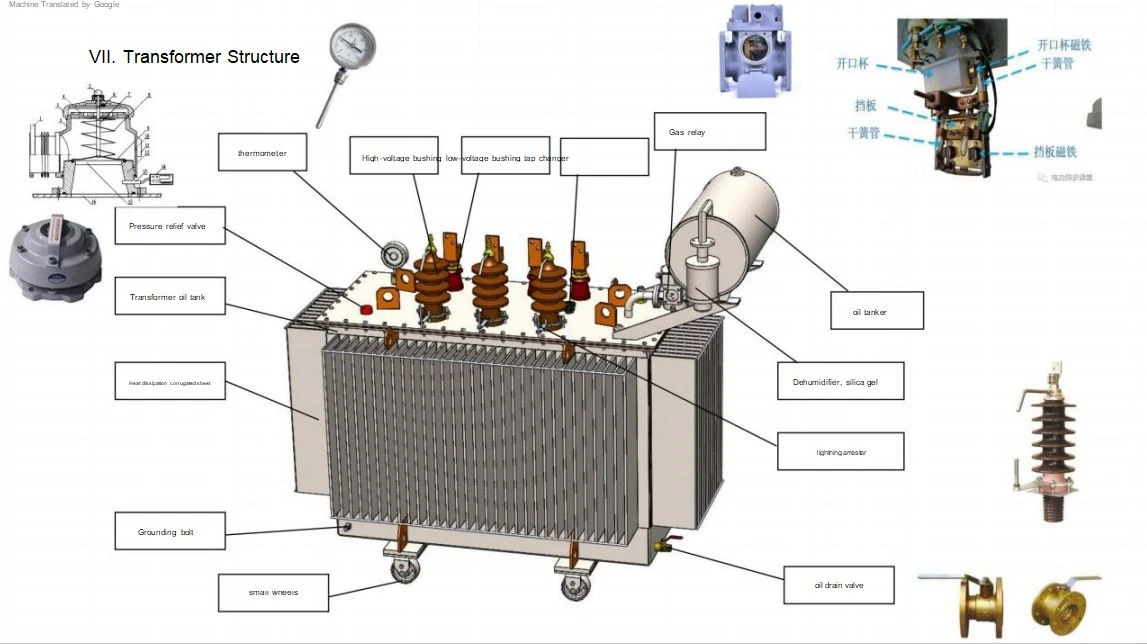

product-1147-644

1.CoreConstruction

3.1 Põhimaterjal

See kasutab suure jõudlusega-tera-orienteeritud räniterasest lehte, millel on väike kadu ja suur magnetiline läbilaskvus, mis vähendab tõhusalt-koormuskadusid ja parandab energiasäästlikkust.

3.2 Lamineerimisstruktuur

See rakendab optimeeritud astmelist lamineerimisstruktuuri. Ajastatud virnastamine vähendab magnetleket ja pöörisvoolu kadu ning summutab töömüra. Südamiku pinnale kaetakse kõrgtemperatuuri -isoleeriv lakk.

3.3 Kinnituskonstruktsioon

See on varustatud integreeritud jäiga kinnituskonstruktsiooniga. Usaldusväärne kinnitus väldib vibratsiooni ja lõtvumist pikaajalisel-kasutamisel, tagades stabiilse magnetahela ja hea mehaanilise jõudluse.

Kaitse konfiguratsioon

4.1 Tihendus ja -lekkevastane kaitse

See võtab vastu tugeva keevituspaagi struktuuri. Mõistlik tihendus vähendab isolatsiooniõli lekke ohtu ja tagab stabiilse pikaajalise{1}}töö.

4.2 Üle-temperatuuri kaitse

Selle jaoks saab paigaldada temperatuuri jälgimisseadme, et jälgida õli temperatuuri. Isolatsioonikahjustuste vältimiseks võib ülekuumenemise tingimustes käivituda häire- või väljalülitussignaali.

4.3 Ülekoormus- ja lühisekaitse-

Selle jaoks saab konfigureerida sobivad kaitseseadmed. See pakub tõhusat kaitset ülekoormuse ja{1}}lühise eest, et vältida seadmete läbipõlemist.

4.4 Maanduskaitse

Standardsed maandusklemmid on reserveeritud It paagile. Usaldusväärne maandus välistab indutseeritud liigpingeriskid ja parandab tööohutust.

Standardsed tehnilised parameetrid

5.1 Nimivõimsus

Õlipõhine trafo katab täieliku valiku standardseid nimivõimsusi, et rahuldada erinevaid jaotusvõimsuse nõudeid. Kohandatud võimsus on saadaval vastavalt kliendi nõudmistele.

5.2 Nimipinge

See toetab erinevaid kõrge ja madalpinge kombinatsioone, kohandudes erinevate võrgupingetasemete ja töötingimustega.

5.3 Kaod ja energiatõhusus

See kasutab väikese-kaoga südamiku ja mähise konstruktsiooni, millel on madal-koormuskadu ja koormuskadu, mis tagab suure energiasäästu-tõhususe pikaajalisel-kasutamisel.

5.4 Isolatsiooni jõudlus

See säilitab suurepärase isolatsioonitaseme koos kvalifitseeritud temperatuuritõusuga, tagades stabiilse dielektrilise tugevuse pideva nimitöö korral.

5.5 Kasutustingimused

See sobib paigaldamiseks välis- ja siseruumides, kohandudes tavapärase välistemperatuuri, -niiskusega ning üldise tööstus- ja elamute elektrijaotuskeskkonnaga.

Toote eelised

6.1 Suurepärane isolatsiooni- ja jahutusvõime

See kasutab dielektri- ja jahutusvahendina kvaliteetset{0}}isolatsiooniõli. See tagab ühtlase soojuse hajumise ja usaldusväärse isolatsioonivõime, stabiliseerides tõhusalt töötemperatuuri ja vältides isolatsiooni purunemist.

6.2 Stabiilne ja usaldusväärne töö

See võtab kasutusele küpse tootmistehnoloogia ja range konstruktsiooni. Madala vibratsiooni, vähese osalise tühjenemise ja tugeva keskkonnaga kohanemisvõimega suudab see pikka aega stabiilselt töötada erinevates elektrijaotusstsenaariumides.

6.3 Tugev ülekoormus- ja löögikindlus

Sellel on tavaliste jõuseadmetega võrreldes hea termiline stabiilsus ja tugev ülekoormusvõime. See talub hetkelist voolulööki ja kohaneb kõikuvate koormustingimustega.

6.4 Kulu -Tõhus ja lihtne hooldus

Sellel on lihtne struktuur ja küps protsess. Sellel on madalamad tootmiskulud ja stabiilne jõudlus, mis toob kaasa vähese igapäevase hoolduse ja pika kasutusea.

6.5 Lai kasutusala

See sobib sise- ja välistingimustes kasutamiseks, tööstusparkides, elamupiirkondades ja kohalikes elektrivõrkudes, vastates erinevatele tavapärastele ja keskmise koormusega{0}}toiteallikatele.

OEM ja kohandamine

Toetage kohandatud pinget, logo,{0}}korrosioonivastast töötlust.

Kvaliteedikontroll

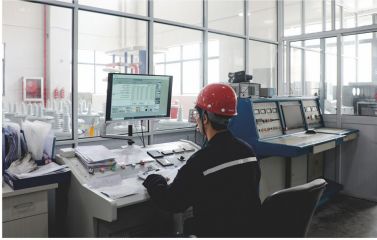

Kõik valmis trafod läbivad enne tarnimist ükshaaval kohustuslikud tehase rutiinsed testid.

No-koormustest: tuvastage seadme tühikäigu võimsuskadu ja tühikäigu voolu väärtus

Koormustest: kontrollige koormuskadu ja{0}}lühise takistuse andmeid nimikoormusel

Dielektrilise vastupidavuse test: kontrollige peamise isolatsiooni jõudlust kõrge{0}}madalpinge mähiste ja paagi maanduse vahel

Indutseeritud pinge test: kontrollige pöörde- ja

Isolatsioonitakistuse test: kasutage HV-mähise, madalpingemähise ja maanduse isolatsioonitakistuse mõõtmiseks megaohmomeetrit

Alalisvoolu mähise takistuse test: mõõtke kõrge ja madalpinge poolide iga kraani sektsiooni alalisvoolu takistust

Teisendussuhe ja vektorrühma test: pinge muundamissuhte kalibreerimine ja mähise ühendusrežiimi kontrollimine

Osalise tühjenemise test: see testelement on vajalik ainult kuiv{0}}tüüpi trafode jaoks

Õlitiheduse test: täitke paak kaitsegaasiga ja laske seista 24 tundi; õli või gaasi lekkimine pole lubatud

Lisaks tavapärastele katsetele viiakse esimese partii prooviga läbi prototüübi tüübitestid, sealhulgas välkimpulsside test, äkilise-lühise vastupidavuse test, temperatuuri tõusu test ja töömüra test.
