EC Insulator Jiangxi Co., Ltd. on üks usaldusväärsemaid kõrgepinge portselanist liigpingepiiriku tootjaid ja tarnijaid Hiinas. Rikkaliku kogemusega oleme pühendunud kvaliteetse kohandatud teenuse pakkumisele. Võite meie tehasest hulgi müüa Hiinas valmistatud kõrgepinge portselanist liigpingepiirikut.
Toote tutvustus
Portselanist isolaatoripiirikut kasutatakse peamiselt välistes kõrgepingevõrkudes{0}}trafode, alajaamade ja õhuvooluseadmete kaitsmiseks äikeseimpulsi ja lülitusliigpinge eest.
Paljudes energiaprojektides nõuab piiriku valimine rohkem kaalumist kui süsteemi pinge sobitamine. Paigalduskoht, saasteaste, isolatsiooni koordineerimine ja kaitstud seadmete tüüp võivad kõik mõjutada lõplikku projekti. Portselankorpusi valitakse jätkuvalt rakendusteks, kus mehaaniline tugevus ja pikaajaline -välistingimustes isolatsioonivõime on olulised.
CA-seeria hõlmab nimipingeid 3 kV kuni 54 kV ja on toodetud vastavalt standardi IEC 60099-4 nõuetele metalloksiidi liigpingepiirikutele.
Toote kirjeldus

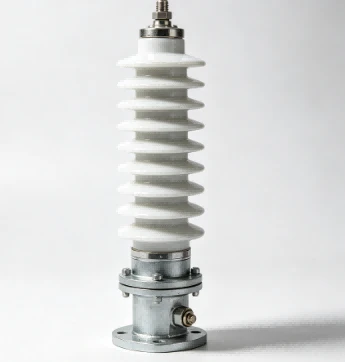

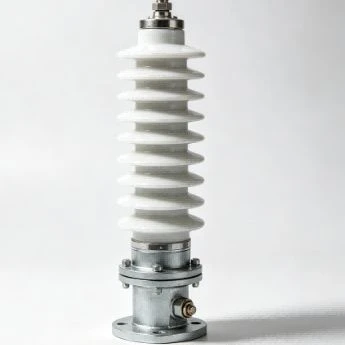

Kõrgepinge portselanist isolaatori piirajaühendab portselanist isolatsioonitehnoloogia ZnO (tsinkoksiid) mittelineaarsete takistielementidega, et pakkuda kaitset pikseimpulsi ja lülitusliigpinge eest kõrgepingesüsteemides.
Ebanormaalsete pingetingimuste korral muudavad ZnO elemendid kiiresti oma elektrilisi omadusi ja tühjendavad liigenergiat, vähendades trafodele, lülitusseadmetele ja muudele ühendatud seadmetele rakendatavat pinget. Portselanist korpus pakub välist isolatsiooni ja mehaanilist tuge, mis muudab seda tüüpi piiriku sobivaks ilmastikumuutustele avatud välispaigaldistele.
Tegelikes rakendustes võivad erinevad keskkonnad nõuda erinevaid tootekonfiguratsioone. Näiteks rannajoone lähedal asuv alajaam võib soolasaaste tõttu vajada pikemat roomamiskaugust, samas kui tugeva reostusega tööstusrajatised võivad vajada täiendavaid isolatsioonikaalutlusi. Õige valimineKõrgepinge portselanist isolaatori piirajahõlmab nimipinge, MCOV, isolatsioonikauguse ja paigaldustingimuste koos kontrollimist. CA-seeria hõlmab 3kV kuni 54kV süsteeme nimilahendusvooluga 5kA, MCOV vahemikus 2,55kVrms kuni 45,90kVrms ja roomekauguse valikud vahemikus 323mm kuni 2040mm.
Tootmine ja projekti kohandamine
Ühtlane jõudlus sõltub materjalide hoolikast kontrollist, töötlemisest ja lõppkontrollist.
Enne tootmist kontrollitakse portselankorpusi, ZnO takistielemente, metallist liitmikke ja tihenduskomponente vastavalt tehnilistele nõuetele. Portselandetailid vormitakse ja paagutatakse kontrollitud tingimustes, et saavutada vajalik mehaaniline tugevus ja isolatsiooniomadused. ZnO elemente testitakse enne kokkupanemist, et kontrollida nende elektrilist jõudlust.
Pärast montaaži lõpetamist kontrollitakse valmis piirkuid rutiinsete elektrikatsetega, sealhulgas jääkpinge mõõtmise, isolatsiooni kontrollimise ja toitesageduse vastupidavuse testimisega. Need protseduurid aitavad kinnitada toote järjepidevust enne saatmist.

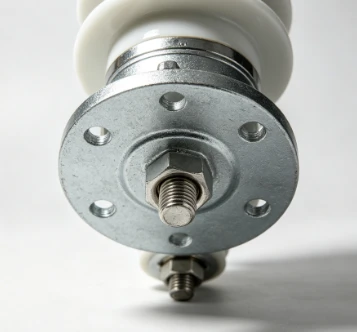

Spetsiaalsete paigaldustingimustega projektide puhul saab kohandada korpuse mõõtmeid, paigalduskonstruktsiooni, klemmide paigutust ja roomamiskaugust. Teave, nagu süsteemi pinge, paigalduskeskkond ja saastetingimused, võimaldab toote konfiguratsioonil paremini vastata tegelikule rakendusele.
Tehniline teave
|
Üksus |
Spetsifikatsioon |
|
Viitestandard |
IEC 60099-4 |
|
Nimipinge |
3kV - 54kV |
|
MCOV |
2,55 kVrms - 45.90kVrms |
|
Nominaalne tühjendusvool |
5kA |
|
Korpuse materjal |
Portselan |
|
Roomamise kaugus |
323mm - 2040mm |
|
Rakendus |
Välialajaamad, trafod, õhuliinid ja tööstuslikud elektrisüsteemid |
KKK
Mis teeb portselanist korpuse välistingimustes kasutamiseks sobivaks?
Portselanist korpus tagab kõrge mehaanilise tugevuse ja head isolatsiooniomadused, mis on olulised aastaid välistingimustes töötavate seadmete jaoks. Alajaamades ja trafokaitserakendustes võib piiraja pidevalt kokku puutuda päikesevalguse, niiskuse, temperatuurimuutuste ja saasteainetega, seega on konstruktsiooni vastupidavus oluline valikutegur.
Millist teavet tuleks enne tellimist kinnitada?
Peamine teave sisaldab süsteemi pinget, paigalduskohta, kaitstud seadme tüüpi ja keskkonnatingimusi. Need üksikasjad aitavad määrata sobiva piiriku spetsifikatsiooni ja vältida konfiguratsiooni valimist, mis ei vasta tegelikule töökeskkonnale.
