EC Insulator Jiangxi Co., Ltd. on Hiinas üks usaldusväärsemaid elektrokeraamiliste liigpingepiirikute tootjaid ja tarnijaid. Rikkaliku kogemusega oleme pühendunud kvaliteetse kohandatud teenuse pakkumisele. Võite meie tehasest hulgi müüa Hiinas valmistatud esmaklassilist elektrokeraamilist liigpingepiirikut.
Toote ülevaade

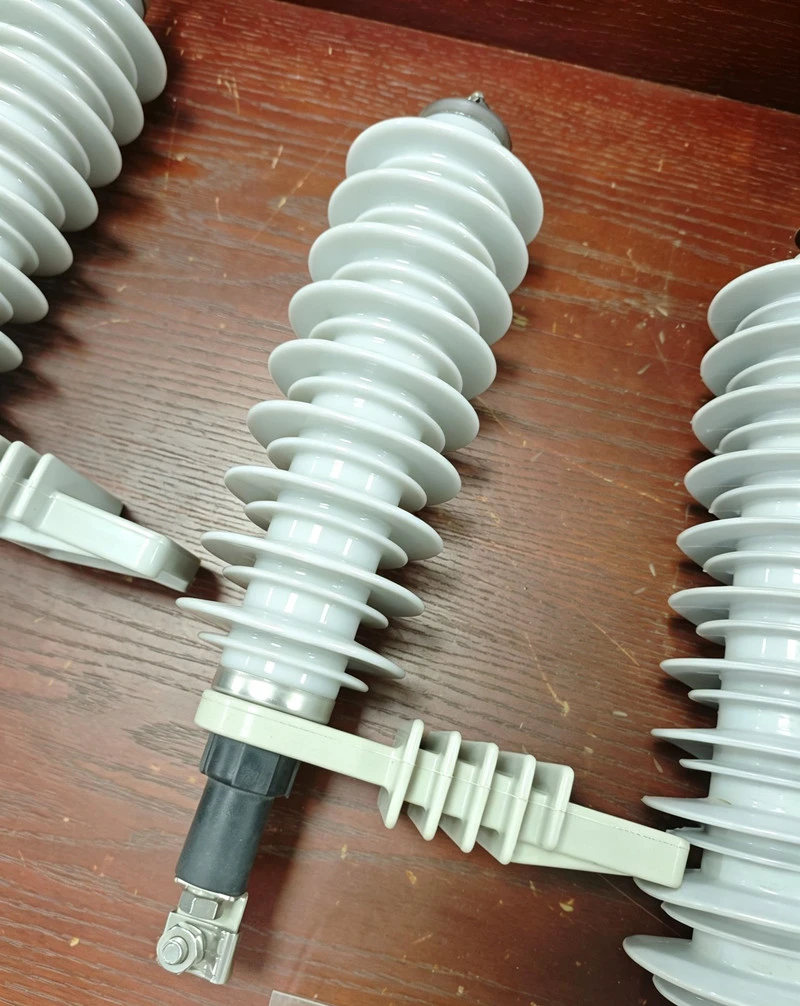

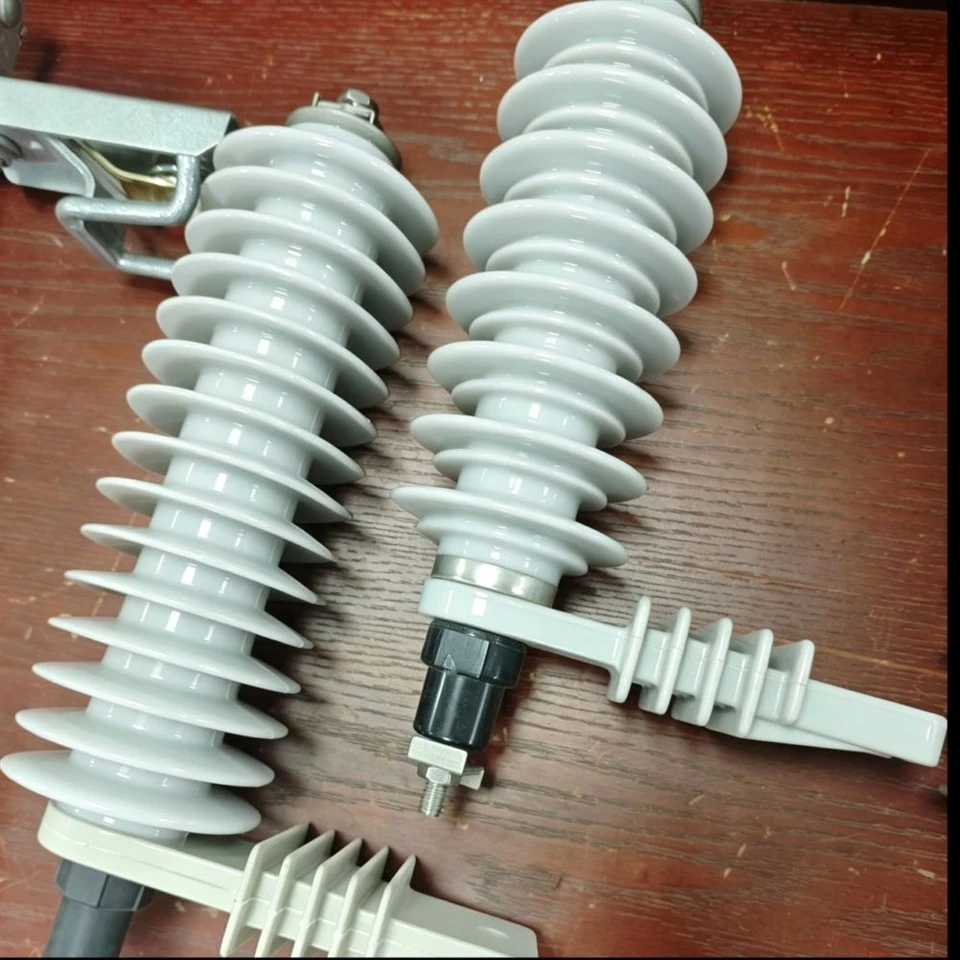

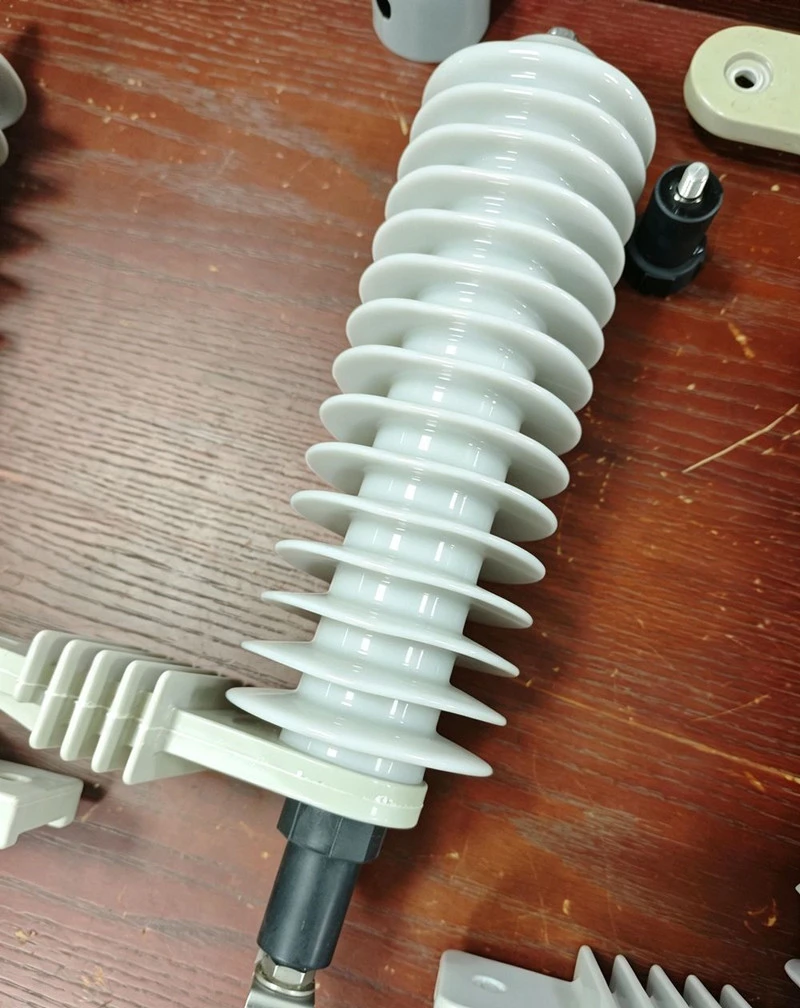

See elektrokeraamiline liigpingepiirik kasutab virnastatud tsinkoksiidvaristorplaate, mis on suletud kõrgel temperatuuril{0}}paagutatud keraamilisse korpusesse, et summutada äikest liigpingeid ja lülitusliigpinget. Tavalise võrgu tööpinge korral hoiab seade hea isolatsiooniseisundi. Kui tekivad järsud pingetõusud, muutub tsinkoksiidi südamik kiiresti juhtivaks ja juhib liigvoolu maasse.
Polümeerpiirikutega võrreldes tagavad keraamilised kestad välitingimustes parema -vananemisvastase toime. Sellest hoolimata on keraamiline materjal oma olemuselt rabe; karm käsitsemine transportimisel ja kohapeal{2}}paigaldamisel on toote kahjustamise peamine põhjus. Täielikult suletud konstruktsioon vähendab regulaarset hooldustööd, kuid perioodiline visuaalne kontroll on endiselt vajalik. Tolmu kogunemine ja pikaajaline-keskkonna erosioon võivad esile kutsuda varjatud vigu, kui neid ignoreerida.
Toote klassifikatsioon ja praktiline
Rakenduse märkused
2.1 Jaotustüüp
Seda kompaktset ja kerget mudelit paigaldatakse tavaliselt maa- ja linnalähijaotuspostidele koos post{0}}kinnitatud trafodega. Enamiku maapiirkondade õhuliinide piksekaitsekorraldus on puudulik, mistõttu väikesed liigpingehäired on korduv probleem. Toodet saab mugavalt paigaldada ilma suurte ehitusmasinateta.
Oleme kogunud palju tagasisidet välioperatsioonidelt. Selle suhteliselt väikesed keraamilised kuurid koguvad pärast pikaajalist-kasutamist järk-järgult tolmu. Kuiva ilmaga võib pinna mustus isolatsiooni jõudlust veidi halvendada. Põhipuhastus iga mitme aasta tagant aitab säilitada stabiilsed töötingimused.
2.2 Jaama tüüp
Tugevad{0}}piirikud on loodud alajaamade ja elektrijaamade siseseadmete kaitsmiseks. Paksemad keraamilised korpused ja tugevdatud sisemised metallist liitmikud võimaldavad tootel taluda suuri impulssvoolusid võrgu rikete ajal. See pakub usaldusväärset kaitset peatrafodele, lülitusseadmetele ja siinisüsteemidele pikaajalistes-täis-koormustingimustes.
Tugevdatud konstruktsioon toob kaasa suurema kogukaalu. Paigaldusmeeskonnad peavad tagama kindla kinnituse ja korraliku maanduse. Pidev vibratsioon vabastab tõenäoliselt klemmid, kui paigaldus pole korralikult kinnitatud.
2.3 Rea tüüp
Line{0}}tüüpi piirikud paigaldatakse otse õhujuhtmetele. Need aeglustavad sagedasest välgutegevusest põhjustatud isolatsiooni järkjärgulist halvenemist ja vähendavad liini planeerimata väljasõitude võimalust. Neid kasutatakse laialdaselt avatud põllumaadel ja mägipiirkondades, kus loomulik piksevarjestus on ebapiisav.
Oluline punkt, mida tuleb tähele panna: kõik välise jõu põhjustatud praod keraamilisel väliskestal lõhuvad kiiresti sisemise tihendi, mis lühendab oluliselt kogu toote kasutusiga.
2.4 Kohandatud eritüüp
Standardmudelid ei sobi karmides ekstreemsetes töötingimustes. Reguleerime kuuri struktuuri, roomamiskaugust ja metallkomponentide{1}}korrosioonivastast töötlust vastavalt tegelikele objektiuuringu tulemustele. Kohandatud tooted kehtivad tugeva ultraviolettkiirgusega-kõrge tuuleparkide, pideva soolaudu all kannatavate rannikualajaamade ja hõljuva juhtiva tolmuga täidetud tootmiskohtades.
Laiendatud kuuriga kohandatud kujundused tagavad palju parema reostuskindluse. Üheks miinuseks on kohandatud välismõõtmed, mis suurendavad veidi üldist suurust ja saatmismahtu.
Toote struktuur
3.1 Keraamiline väliskorpus

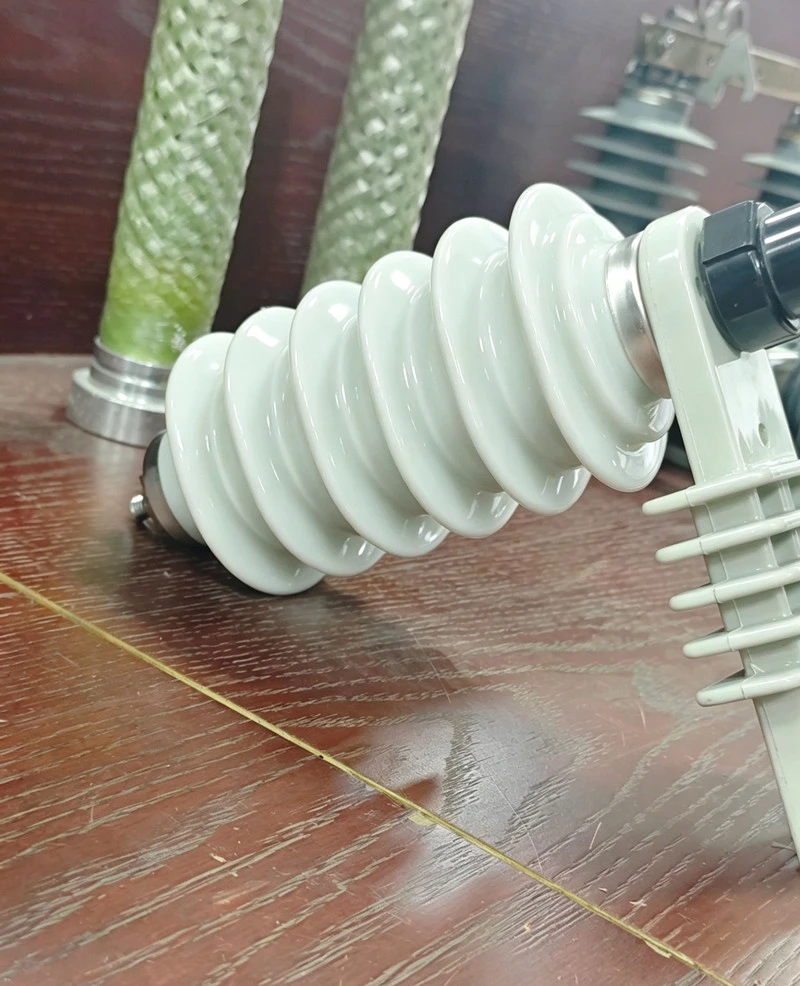

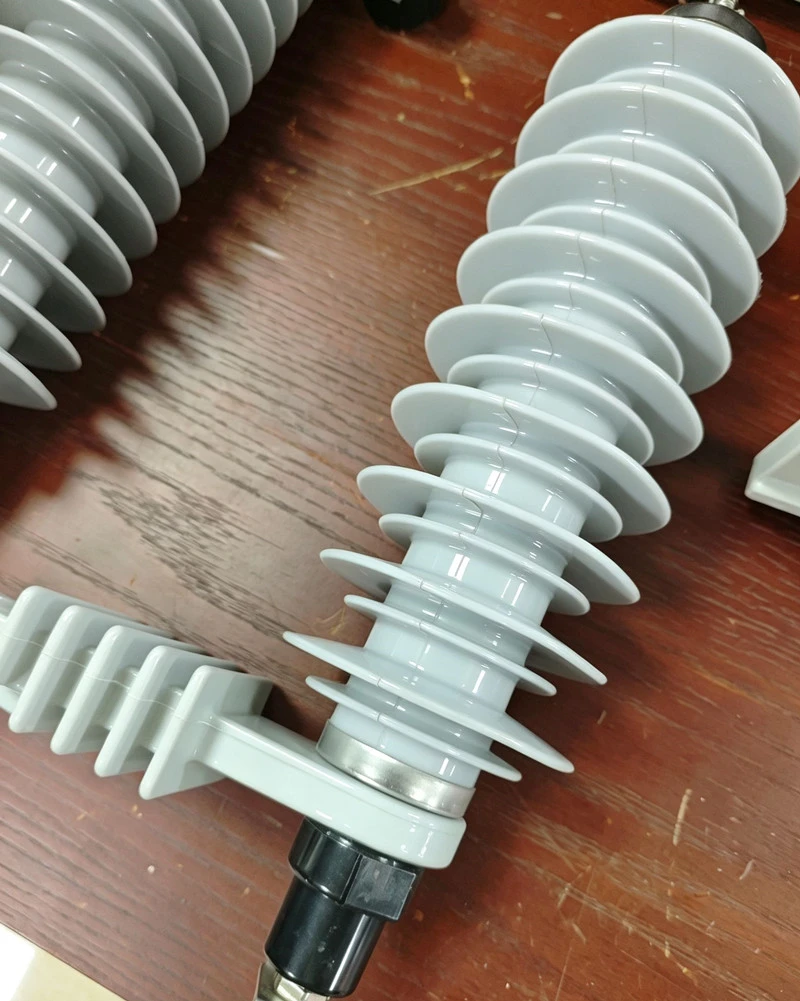

Kõrge -tihedusega elektrokeraamikast valmistatud ühes tükis paagutatud väliskest sisaldab mitmekihilisi vihmavarju{2}. See struktuur suurendab pinna pugemiskaugust ja vähendab oluliselt reostuse leviku ohtu tolmuses, niiskes või soolases{4}}pihustuskeskkonnas.
Me kasutame paksemaid keraamilisi seinu, et minimeerida purunemist pika välistranspordi ajal. Praktilise kompromissina-lisab see disain veidi kaalu ja materjalikulu võrreldes õhemate keraamiliste korpustega.
3.2 Tsinkoksiidi liigpinge neeldumise südamik
Sisemine liigpingekaitse südamik on kokku pandud täppistest tsinkoksiidketastest. Reguleerime virnastamiskogust, et see vastaks erinevatele projekti pingetasemetele. Need kettad lülituvad automaatselt isoleerivate ja juhtivate olekute vahel, et kohaneda võrgu pingemuutustega töötamise ajal.
Seade ei vaja rutiinset häälestamist ega hooldust. Oluline on see, et kohapealsetel töötajatel ei ole lubatud suletud korpust avada. Volitamata lahtivõtmine hävitab sisemise tihendi ja tühistab toote garantii.
3.3 Tihendusosad ja metallliitmikud
Topeltkomposiitkummist tihendid tihendavad keraamilise kesta mõlemad otsad, hoides tõhusalt niiskuse ja peentolmu sisemise südamiku struktuurist eemal.

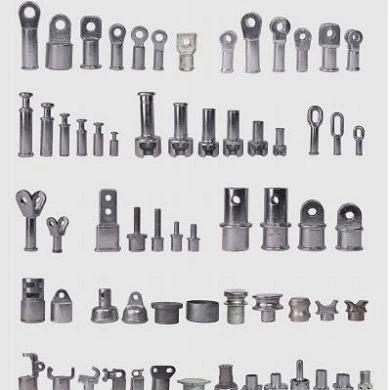

Saadaval on kaks riistvaravalikut: kuumtsingitud{0}}teras ja 304 roostevaba teras. Tsingitud liitmikud on tavaliste sisemaakeskkondade jaoks ökonoomsed. Rannikualadel on aga vaja roostevabast terasest riistvara, kuna tavalised tsingitud tarvikud korrodeeruvad kiiresti püsiva soolaudu all ja nõrgendavad aja jooksul maanduse töökindlust.
Toote tugevused ja piirangud
Paagutatud keraamika säilitab stabiilse dielektrilise tugevuse pärast aastatepikkust välitingimustes töötamist. Polümeerkestad pragunevad ja vananevad tavaliselt pärast 6–8-aastast UV-kiirguse käes viibimist, samas kui keraamika ei kaota peaaegu isolatsiooniomadusi, mis säästab seadmete korduvaid vahetuskulusid.
Monoliitkonstruktsioon talub tuule vibratsiooni ja kergeid välismõjusid. Tänu täielikule tihendamisele pole keerulised kapitaalremondid vajalikud; vaja on vaid regulaarset visuaalset patrulle, mis vähendab operatsioonimeeskondade töökoormust.
Tuleb märkida, et jõudlus langeb aeglaselt tugevalt saastatud ranniku- ja tööstusvööndites. Kasutusiga sellistes karmides tingimustes on lühem kui tavalises sisemaa keskkonnas.
Rakendusala
Elektrokeraamiliste liigpingepiirikute seeria hõlmab pingeastmeid 3kV kuni 220kV. Sobivateks stsenaariumideks on linna- ja maapiirkondade jaotusvõrgud, keskmised ja suured alajaamad, pika-vahemaa õhuülekandeahelad,-kohapealsed kõrgepinge-elektrisüsteemid tehastele, raudtee veojõuliinid, tuule- ja päikeseenergiaprojektide võimendusjaamad, samuti keemiatehased ja tugeva reostusega kaevanduskohad.
Nõuanded elektriseadmete toimimiseks ja paigaldamiseks
Elektrokeraamiline liigpingepiirik kohandub nii 50 Hz kui ka 60 Hz võrgusagedustega, muutes selle ühilduvaks enamiku välismaistes projektides kasutatavate tavapäraste toitestandarditega. Vertikaalne paigaldus on alati meie eelistatud lahendus stabiilseks pikaajaliseks tööks-.
Kui saidi -ruumipiirangud võimaldavad ainult horisontaalset paigaldamist, peame vastavalt kohandama tsinkoksiidketaste sisemist virnastamise paigutust. See struktuurne kohandamine põhjustab vältimatult väikeseid kõrvalekaldeid tühjendamise täpsuses, mis on piirang, mida tuleb projekti üldises kavandamises arvesse võtta.
Elektrokeraamiline liigpingepiirik läbib täieliku konstruktsioonikontrolli ja tehasekatsetuse vastavalt IEC 60099 seeria ja GB/T 11032 spetsifikatsioonidele, mis vastab täielikult rahvusvaheliste pakkumis- ja ekspordiprojektide tehnilistele kvalifikatsiooninõuetele.
Tooraine kontrolli ja kohandamise teenus
Peamised toorained, sealhulgas keraamilised toorikud, tsinkoksiidkettad, tihenduskumm ja metallist riistvara, läbivad enne masstootmist ranged sissetulevad testid. Kohandame kuuri mõõtmeid, roomamiskaugust ja liitmikke vastavalt saidi saastetasemele ja geograafilistele tingimustele.
Eriprojektide jaoks on saadaval mittestandardne kohandamine, mis hõlmab korpuse kõrgust, kinnitusavade vahekaugust, klemmi struktuuri ja täiustatud -korrosioonivastast töötlust. Tarnime täielikke paigalduskomplekte ja formaalseid mõõtmete jooniseid kliendi kinnitamiseks enne tootmist.
Kvaliteedikontrolli protseduurid
Kontroll läbib iga tootmisetapi. Iga keraamiliste materjalide partii on testitud tiheduse ja paagutamise konsistentsi suhtes. Iga tsinkoksiidi ketas läbib eraldi sõelumise, et lükata tagasi ebanormaalse lekkevooluga defektsed seadmed.

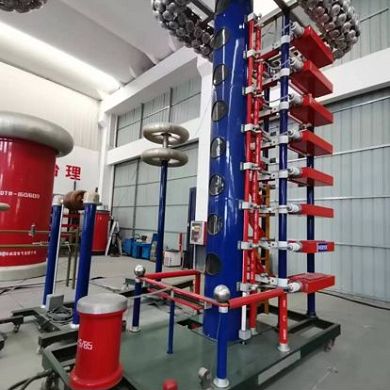

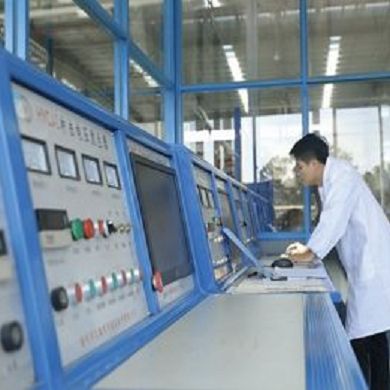

Poolvalmis{0}}kooste kontrollitakse pisteliselt. Valmis piirikud läbivad lekkevoolu testimise, pikse jääkpinge testimise ja isolatsiooni vananemise testimise. Valitud partiid viivad läbi niiske kuumuse tsükli testid, et kontrollida tihenduse usaldusväärsust. Pakkumuste esitamiseks ja tollivormistuseks saab esitada täielikud katsearuanded.
Standardid ja tehniline tugi
Tooted vastavad asjakohastele IEC rahvusvahelistele standarditele ja GB/T kodumaistele spetsifikatsioonidele. Pakume sihitud mudelivaliku nõuandeid vastavalt saidi tegelikele tingimustele, et vältida üle-spetsifikatsiooni või mittevastavat tootevalikut.
Pakutakse paigaldusjuhendeid, kasutusdokumente ja lihtsustatud hoolduse kontrollnimekirju. Vea kaugdiagnostika ja pidev varuosade tarnimine on välismaistele partneritele kättesaadavad.
Tarne-, makse- ja kvaliteedikohustus
Proove saab korraldada laboritestide ja{0}}väikesemahuliste välikatsete jaoks. Hulgitellimusi esitavad kliendid võivad leppida kokku näidistasude osalise hüvitamise üle. Iga üksus on mähitud põrutuskindla vahuga- ja pakitud fumigeeritud puidust kastidesse koos kuivatusainetega, et vältida niiskuskahjustusi meretranspordi ajal.
Saadaolevate makseviiside hulka kuuluvad T/T ja tühistamatu L/C. Pikaajaliste-ostjate puhul saab arutada paindlikke tingimusi.
Kõik tootmisdokumendid säilitatakse jälgitavuse huvides. Pakume garantii raames tasuta asendusi ja tehnilisi juhiseid{1}}tehasepoolsete defektide korral
